Système clos de recueil, type 1 ou 2 bocaux
(De moins en moins utilisés → remplacés par un dispositif compact ("valise" transportable à usage unique) qui applique dans un même dispositif le principe des 3 bocaux, cf. page suivante)
Système d'aspiration / évacuation
Application de l'aspiration sur le système de recueil
Régulation de l'aspiration au moyen d'un manomètre mural

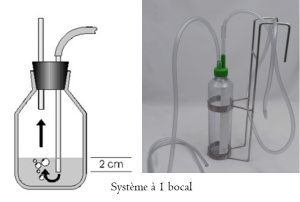

Système à 1 bocal
Le bocal possède une double fonction :
Recueil des sécrétions
Compartiment de scellé sous eau (dispositif anti-reflux) : le drain est relié à un tube plongeur mobile qui doit être maintenu 2 cm en dessous du niveau d'eau pour permettre un drainage efficace
Ce système est compatible avec un drainage passif (siphonnage) ou actif (on le relie dans ce cas à une source d'aspiration)
Système 2 bocaux
Une fonction pour chaque bocal :
1er bocal = recueil et mesure du volume des sécrétions drainées
2ème bocal = compartiment de scellé sous-eau (plongeur fixe)
Ce système est compatible avec un drainage passif (siphonnage) ou actif (on le relie dans ce cas à une source d'aspiration)
