Calculer un volume résiduel ?

DéfinitionVolume résiduel (aussi appelé "volume mort")

C'est le volume de liquide contenu dans le(s) dispositif(s) d'administration (prolongateur, perfuseur ...) compris entre le produit à administrer et l'accès patient (voie d'abord).

= somme du volume interne de la (des) tubulure(s), depuis le point de départ (après la poche de soluté) jusqu'à l'abord vasculaire du patient.

Il se calcule en utilisant la formule :



  • VR en mL

  • π = 3,14

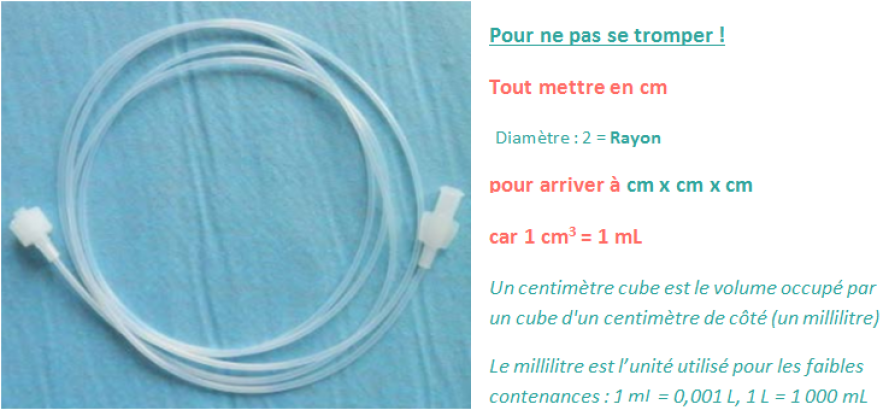

  • L et R en cm (rappel Rayon = Diamètre/2)

AttentionA retenir

Le volume résiduel augmente avec la longueur de la tubulure et le rayon interne de la tubulure.

ExemplePerfuseur avec robinet 3 voies (D3mm, L180cm) muni d'un prolongateur court (D3mm, L30cm)

Calcul du volume résiduel de ce montage :

  • VR perfuseur : tubulure D3 mm L 180 cm = π × 0,15² × 180 = 12,72 mL (si on considère que la chambre compte-gouttes de 15mL est vide en fin de perfusion)

  • VR prolongateur = π × 0,15² × 30 = 2,12 mL

VR du perfuseur + prolongateur = 14,84 mL

ExempleRobinet avec prolongateur (D2.5mm, L13cm) connecté sur un perfuseur simple (D3mm, L150cm)

  • VR prolongateur = π × 0,125² × 13 = 0,64 mL

  • VR perfuseur : tubulure D3 mm L 150 cm = π × 0,15² × 150 = 10,6 mL (si on considère que la chambre compte-gouttes de 15mL est vide en fin de perfusion)

VR du perfuseur + prolongateur = 0,64 + 10,6 = 11,24mL
